Tips Imagenológicos
Bienvenidos a nuestra sección de tips imagenológicos. Sección dedicada a incrementar nuestra cultura y conocimientos de temas importantes y muy particulares del mundo de la imagenología, con el objeto de recordar hechos históricos trascendentales, y revisar la información más actual, ampliando así nuestros conocimientos.
Esperamos que sea de provecho para todos.
Sabias que..
La politelia o pezón supernumerario es la malformación congénita de la mama más frecuentemente reportada y se estima una frecuencia de casos entre el 0.2% y 6% en la población general que varía dependiendo del grupo poblacional estudiado. Son más frecuentes a lo largo de la línea mamilar. La relación hombre/mujer es ½. Pueden darse en varias generaciones familiares. Se dan más en la raza negra.
Politelia significa varios pezones, más de 2 pezones son los pezones supernumerarios. Pueden darse en plena aréola (pezón accesorio), en la vecindad (pezón ectópico) o lejos de dichas áreas (pezones aberrantes). A pesar de que se tiene amplio conocimiento sobre la existencia de esta patología, no se encuentran mucha información científica al respecto.
La politelia no necesita tratamiento, salvo si en la adolescencia causa irritación o problema psicológico. Puede tratarse con crioterapia o cirugía.
Hay que distinguir politelia (pezón accesorio) de polimastia (mama accesoria). La mama accesoria suele ser torácica, en la línea mamaria y axilar, y sí se asocia a malformaciones renales y torácicas.
En la politelia la presencia de un pezón ectópico esporádico no implica necesariamente la presencia de otras malformaciones. Si se presentasen, el pezón ectópico fuese muy prominente o existiesen antecedentes familiares de pezones supernumerarios, podría estar indicada una ecografía renal o una urografía con objeto de detectar posibles anormalidades renales asintomáticas.
En la patología mamaria en edad pediátrica se deben tener especialmente en cuenta las alteraciones y variantes del desarrollo, además de patologías más frecuentes en esta edad, en su mayoría benignas. La ecografía es la técnica imagenológica de elección para el estudio mamario en la población pediátrica.
En la resonancia magnética nuclear se puede apreciar con claridad el tejido mamario, pudiendo establecerse o descartarse diagnóstico diferencial de lipoma, meningocele, meningolipoma, teratoma o quiste epidermoide, así como las características de cualquier tumoración.
Para saber más:
-Madrid, A. & Garcia, E. (2012) Mama ectópica dorsal. Revista de Cirugía Plástica cuatrimestral, ISSN 1405-0625, volumen 22, N° 3, Septiembre-Diciembre 2012 (158-160). Medigraphic México. Disponible aquí
-Cossa, J. Praderi, L. Moure, L. (2020) Cáncer de mama ectópica axilar. Caso clínico. Revista de Cirugía, versión on-line ISSN 2452-4549, vol.72 N° 2, abril 2020 (160-163). Santiago de Chile. Disponible aquí
-Castro-Noriega C, Ibañez-Correa LM, Hurtado PM. (2016) Politelia, una anomalía congénita de la mama. Revisión de la literatura. Salutem Scientia Spiritus; 2(2), (32-36).
-Cugno S, Azzi AJ. (2022) Congenital breast anomalies. In: Farhadieh RD, Bulstrode NW, Mehrara BJ, Cugno S, eds. Plastic Surgery: Principles and Practice. Philadelphia, PA: chap 37. Elsevier.

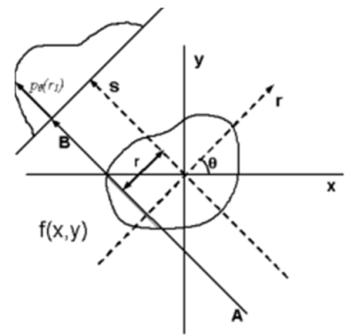

En las tomografías axiales computarizadas de rayos X, los integrales de línea representan la atenuación total del haz de rayos X mientras estas viajan en línea recta a través del cuerpo humano. La zona objetivo del estudio f(x,y) determina el ángulo de disparo paralelo consecutivo realizado por el instrumento. La imagen resultante es un modelo 2D (o 3D) de la región del cuerpo atravesada por los rayos X.
Sabías Que…
El Doctor en Matemáticas Johann Karl August Radon (1887-1956), propuso en 1917 la idea de que un objeto tridimensional podía ser reconstruido, si se ensamblaba un conjunto infinito de proyecciones de ese objeto, mediante el empleo de cálculos algorítmicos. Para lograrlo, propuso la denominada “transformada de Radon bidimensional”, llamada también transformada de rayos-X, o simplemente senograma, expresada en la siguiente fórmula:
En esencia, postuló que si tenemos un número infinito de proyecciones unidimensionales de un objeto (lo que llamarían en el futuro “cortes” de ese objeto), obtenido desde un número infinito de ángulos, se podría reconstruir perfectamente el objeto original. Esta condición teórica matemática no es real en la práctica, ya que no existe un número infinito de proyecciones para un objeto, las proyecciones no son infinitamente delgadas y además existen errores experimentales. Por lo tanto, el verdadero mérito del trabajo de Radon no fue la propuesta de la fórmula matemática ideal, sino el empleo de un algoritmo eficiente para calcularla y generar la llamada reconstrucción tomográfica digital, generando imágenes en computadora de manera muy precisa, ya que hoy en día son las computadoras las que procesan las transformadas y los márgenes de error, ajustando automáticamente los algoritmos, facilitando así el trabajo de los técnicos que operan los equipos de tomografía.
Aunque el principio físico-matemático de funcionamiento ya se encontraba explicado desde 1917, la primera tomografía computarizada se realizó en 1970, al desarrollarse en todo este tiempo la tecnología y los equipos de rayos X para obtener las imágenes desde diferentes ángulos, así como el avance en el desarrollo de computadores capaces de realizar todos los cálculos complejos necesarios, en un tiempo razonable.
Desde su publicación en 1917, la transformada de Radon demostró su uso potencial en aplicaciones para el campo médico, con fines exploratorios y de diagnóstico, pero también ha tenido aplicaciones para la ingeniería de los materiales, la astrofísica, la geofísica, en la solución de ecuaciones en derivadas parciales hiperbólicas y en la geometría integral.
Para saber más:
-Bosch O, Enrique. (2004). Sir Godfrey Newbold Hounsfield y la Tomografía Computada, su contribución a la medicina moderna. Revista chilena de radiología, 10(4), 183-185. Disponible aquí.
– Alfonso C, Amed. Rojas, Lucio (2011). Algoritmo de tomografía local basado en la transformada discreta Wavelet (Trabajo de grado de Magíster en Matemáticas Aplicadas). EAFIT, Medellín. Disponible aquí.
– García Ruíz, J. M. (2015). La transformada de Radon y su aplicación en la Tomografía Axial Computarizada (Trabajo de grado de Licenciatura en Matemáticas Aplicadas). Universidad Tecnológica de la Mixteca, Huajuapan de León. Disponible aquí.
Publicaciones anteriores
Bomba generadora de Rx del Dr. Antonio Mora, exhibida en el Museo de la Academia Nacional de Medicina de Venezuela
Sabías Que…
El Doctor Antonio Pedro Mora (1860-1945) Fue un químico e inventor, considerado precursor de la Radiología en Venezuela. Obtuvo el doctorado en teología y posteriormente de farmacia, de la Universidad Central de Venezuela. El 26 de abril de 1896, con la colaboración de Guillermo Delgado Palacios (1867-1931) presentan su bomba generadora de Rx, luego de haber realizado pruebas que demostraron su efectividad, unos meses después que Wilhelm Röntgen publicara su descubrimiento de dichos rayos.
A los pocos días de esta presentación, por molestias dolorosas en las manos de la Señora Jacinta de Crespo, esposa del Presidente de la República de Venezuela General Joaquín Crespo, el Doctor Mora le toma radiografías en base de vidrio de ambas manos, no apreciándose ninguna lesión ósea. Este es considerado el primer estudio radiológico con fines de diagnóstico médico en Venezuela.
Para saber más:
http://www.ivic.gob.ve/micelaneos/memoria/bios/mora_antonio_pedro.htm
https://sites.google.com/site/genlobo31/grandes-cientificos-quimicos
http://venezuelaehistoria.blogspot.com/2017/02/antonio-pedro-mora.html
